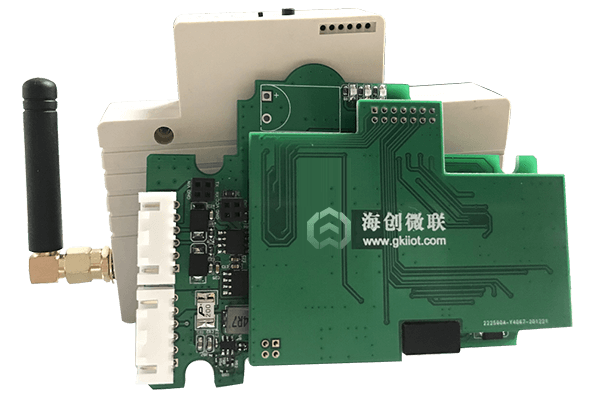

物联网微型断路器

物联网微型断路器，智能服务云平台、PC端智能监控中心与移动端公众号及⼩程序，开启更美好、更安全、更智能的用电⽣活。未来⼈，设备，服务⼀切都会智能化，以⼈⼯智能和物联⽹为经纬，彼此互联互融、相合相⽣。

我们将竭诚为商业与住宅楼宇提供终端物联网微型断路器、数字化配电管理、精确化用电安全保障、节能方案配置、远程⾃动安全检测与控制、运⾏状态分析及未来安全诊断等技术与服务。

产品概述产品性能产品特点使用环境应用场景

数据中心及终端控制

智慧云平台数据中心

智慧云平台数据监控，分析，包括：电流、电压、实时监控功率计算，电量统计，智能报表，用电优化报告，电器运⾏状态监控漏电保护功能⾃动检测、报警故障信息实时推送与记录数据增值服务。

用户终端监控与控制

PC端智能监控
微信公众号/小程序智能监控
实现数据实时交互读取
开关远程实时通/断
定时通断
阈值设计通断

底层物业版入口监控

用电管家式服务
精准定位故障，实时推送
用电安全数据统计分析
电⽹质量分析

产品性能

本产品适用于户内，交流50Hz，额定电压220V，额定电流不超过80A的建筑物及类似场所的⼯业、商业、⺠用建筑及基础设施等领域低压终端配电提供隔离保护，亦可用于不频繁的通断操作。

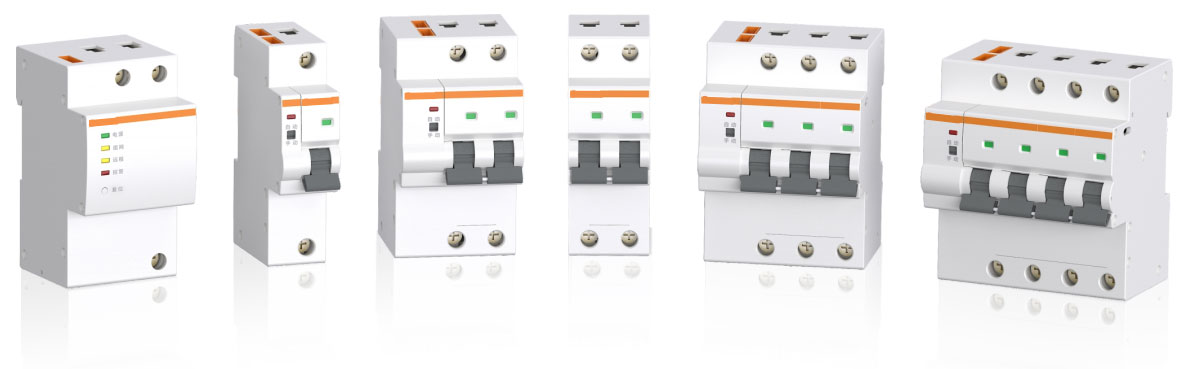

1P物联网微型断路器
2P物联网微型断路器
3P物联网微型断路器
4P物联网微型断路器
3P电能⽹关控制器

主要性能指标

额定⼯作电压（Ue）：	AC230V/400V（1P）、400V（2P，3P，4P）
额定绝缘电压（Ui）：	690V
额定冲击耐受电压(Uimp)：	4KV
额定电流：	80A、63A、40A、32A、25A、20A、16A、10A
额定短路分断能力（Icn）：	≥ 6KA
脱扣时间:	短路保护脱扣≤0.04s；过压保护脱扣≤10s；过载保护脱扣≤5s；漏电保护脱扣≤0.1s
外壳防护等级：	IP20
寿命：	a.电⽓寿命：不低于4000次；b.机械寿命：不低于20000次

产品特点

符合IEC60898-1,GB10963.1，具备短路保护及过载保护功能;
型电磁脱扣脱扣特性，适用于为阻性负载和较低冲击电流的感性负载提供保护:

额定电流In（A）	初始状态	检验电流	规定时间	预期开关状态	环境温度
≤80A	冷态	5In	t≤100ms	不脱扣	30℃~35℃
≤80A	冷态	10In	t<100ms	跳扣	30℃~35℃

过载保护能力,C型热脱扣特性：

额定电流In（A）	初始状态	检验电流	规定时间	预期开关状态	环境温度
>80A	冷态	1.13In	t≤2h	不脱扣	30℃~35℃
≤80A	冷态	1.13In	t≤1h	不脱扣	30℃~35℃
>80A	热态	1.45In	t≤2h	跳扣	30℃~35℃
≤80A	热态	1.45In	t≤1h	脱扣	30℃~35℃
≤32A	冷态	2.55In	1s<t<60s	脱扣	30℃~35℃
>32A	冷态	2.55In	1s<t<120s	脱扣	30℃~35℃

功率限定：达到额定功率后，5s后断路。

手自动⼀体控制：可⼿机遥控，开关按键⾃动控制，开关⼿动推杆控制开关合分。

安装方式:采用便捷的TH35mm标准导轨安装

接线能力:25mm2及以下导线

通讯方式:TCP/IP、RS485、GPRS、WIFI、NB-IoT、Cat1、4G、5G

过压保护：入户电压超过263V，10s内断路保护。超过250V预警，低于190V预警。(SMAC01**型号没有此功能)

漏电保护功能自动检测：可设置漏电保护功能每⽉⾃动检测。(仅SMAC1***型号具备此功能)

本产品具备以下智能指标：

微信公众号/小程序智能监控
智慧云平台监控，分析
电流、电压、漏电流实时监控、报警
开关远程实时通/断，定时通断，阈值设计通断
智能报表，用电优化报告

使用环境

适用工作环境及安装条件
1、周围空⽓温度上限值不超过+40℃,下限值不低于-15℃，且24h的平均温度值不超过+35℃；
2、安装地点的海拔不超过2000m；
3、⼤⽓相对湿度在周围空⽓温度为+40℃时不超过50%，在较低温度下可以允许有较⾼的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产⽣的凝露应采取适当的措施；
4、污染等级：2级；
5、安装类别:Ⅱ类及Ⅲ类；
6、安装场所的外磁场任何方向不应超过地磁场的5倍；
7、⼀般垂直安装，任何方向允差2°；
8、安装处应⽆显著冲击和振动
